SK6812 3535MINI SMD内置IC全彩灯珠穿戴设备WS2812B迷你幻彩灯珠
SK6812MINI (3535)智能外控集成LED光源
产品概述: SK6812MINI是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个3535LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，电源稳压电路，内置恒流电路，高精度RC振荡器，输出驱动采用专利PWM技术，有效保证了像素点内光的颜色高一致性。数据协议采用单极性归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电路集成于LED上面，电路变得更加简单，体积小，安装更加简便。
典型应用领域：
● LED全彩发光字灯串,LED全彩模组,LED幻彩软硬灯条,LED护栏管，LED外观/情景照明
● LED点光源,LED像素屏,LED异形屏,各种电子产品,电器设备跑马灯，模型。
特性说明：
● Top SMD内部集成高质量外控单线串行级联恒流IC；
● 控制电路与RGB芯片集成在SMD 3535元器件中，构成一个完整的外控像素点,混色效果均匀且一致性高。
● 内置数据整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
● 内置上电复位和掉电复位电路，上电不亮灯；
● 灰度调节电路（256级灰度可调），
● 红光驱动特殊处理，配色更均衡，
● 单线数据传输，可无限级联。
● 整形转发强化技术，两点间传输距离超过10M.
● 数据传输频率可达800Kbps， 当刷新速率30帧/秒时，级联数不小于1024点。
● 需在外置电源处串联一稳压限流电阻，以免电源反接损坏IC.
> 电气参数（极限参数，Ta=25℃，Vss=0V）:
> 电气参数（如无特殊说明，Ta=-20~+70℃，VDD=4.5~5.5，Vss=0V）
> 动态参数（Ta=25℃）：
> RGB芯片 特性参数：
> 数据传输速度（TH+TL=1.25μs±600ns）:
> 时序波形图：
> 数据传输方式：(其中D1为MCU端发送的数据，D2、D3、D4为级联电路自动整形转发的数据。)
> 24bit数据结构：高位先发，按照GRB的顺序发送数据（G7→G6→……B0）
> 典型应用电路：

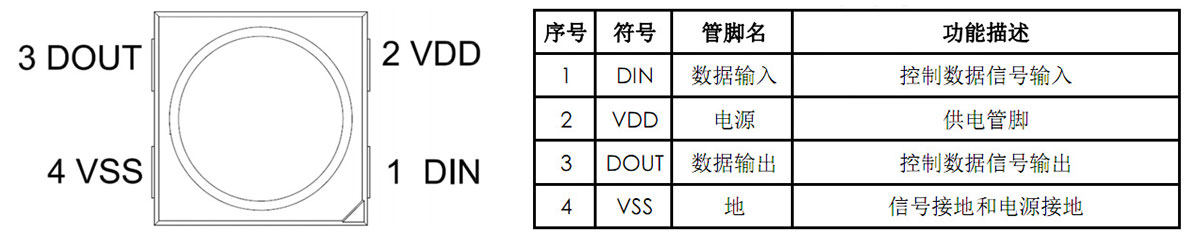

引脚功能：

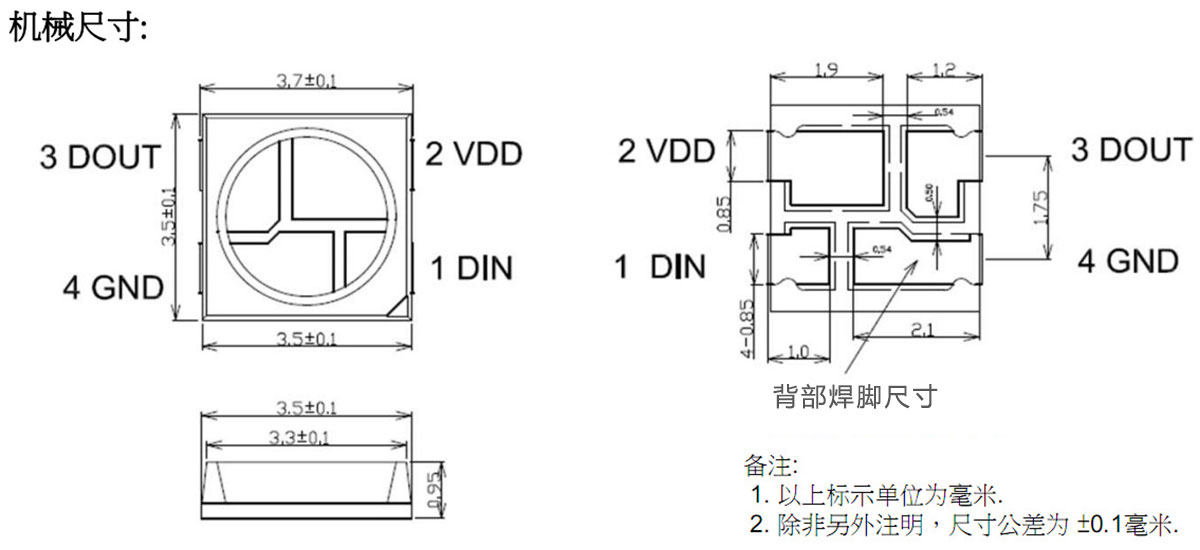

产品机械尺寸（单位mm）:

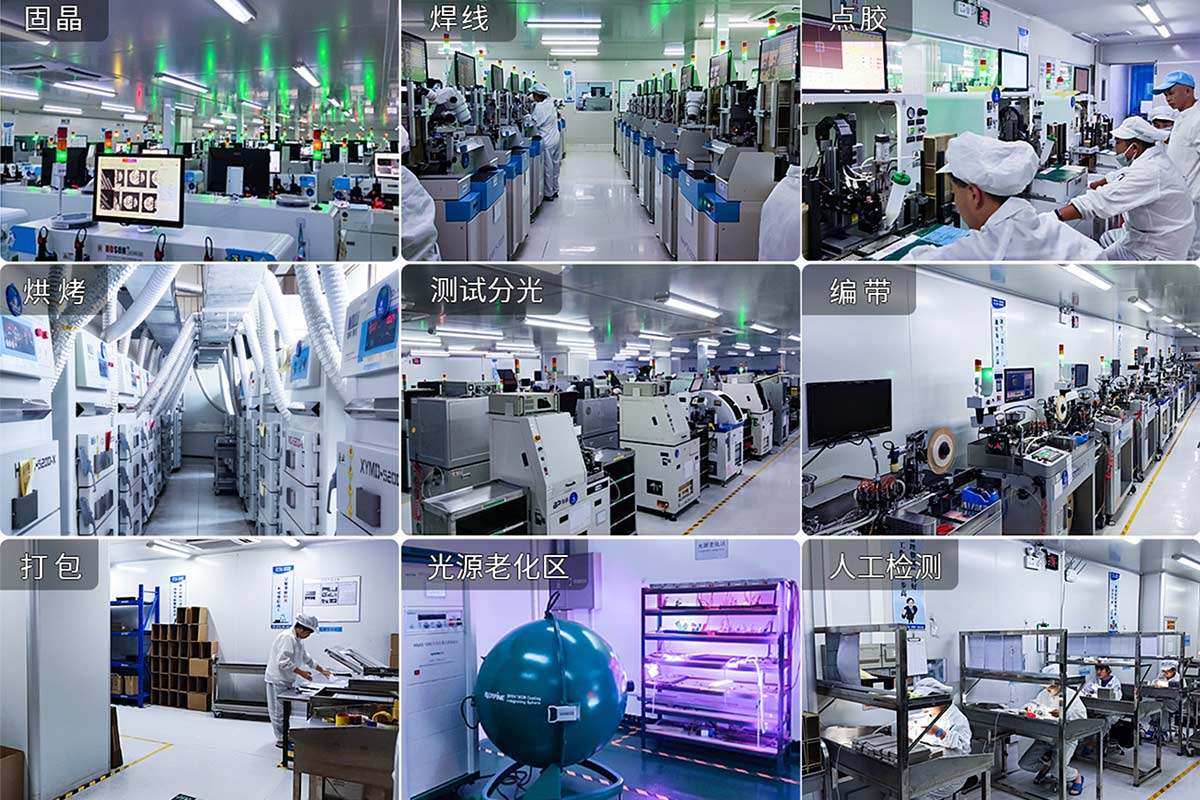

生产设备：
