DMX512 Wireless Transmitter Receiver system 3芯或5芯无线收发器
DMX512 Wireless Transmitter Receiver system无线收发器是一发多收的,比如1发2收就是3支一套,1发5收就是6支一套,最少也要买2支(1对),1发1收才能使用。
![](https://img.alicdn.com/imgextra/i1/158297379/O1CN0168w3h324NdOljD0Ge_!!158297379.jpg?t=1681875028000)
产品规格:
产品名称:无线DMX512收发器
显示模式:三基色LED显示
自动频段:126个频段自动跳频,自动选择无干扰频段,保障通讯的可靠性
编码设置:7组ID编码可设置,用户可在一个地方使用独立的7组无线网络而互不干扰
工作电压:DC 5V-5.2V
通讯距离:400米 (空旷地,视环境的不同而有所改变)
工作频段:ISM, 126个频段
发射功率:Max. 20dBm
接收要求:接收灵敏度 -94dBm
信号接口:XLR-3Pin或XLR-5Pin
![](https://img.alicdn.com/imgextra/i2/158297379/O1CN01I3DPmt24NdOqRyC71_!!158297379.jpg)
![](https://img.alicdn.com/imgextra/i4/158297379/O1CN016FnCoZ24NdOuZjHTa_!!158297379.jpg)
ID码与LED颜色对应关系:
ID码 | 对应LED颜色 | 显示颜色 |
1 | RED | 红 |
2 | GREEN | 绿 |
3 | RED+GREEN | 黄 |
4 | BLUE | 蓝 |
5 | RED+BLUE | 紫 |
6 | GREEN+BLUE | 青 |
7 | RED+GREEN+BLUE | 白 |
3. 工作状态:
3.1 LED常亮:没有DMX或无线信号
3.2 红色LED闪动:发送
3.3 绿色LED闪动:接收
4. 射频频率:2.400 – 2.525G共126个频段,自动选择,不需要设置
5. ID编码:“1-7”组ID编码,按“KEY”键调节,只有ID码相同的收发器才能相互通讯
通信的建立
收发器通电,按“KEY”键把要通讯的收发器ID设成相同(出厂时ID已经设为相同)。如在同一个地方要使用一组以上的无线网络时,则各网络的ID要设置成不相同。
发射器收到DMX数据后选择无干扰频段发送数据,红色LED灯闪动,接收器向上改变通信频段,直到收到相同ID码的正确数据,此时绿色LED闪动,DMX数据越快,LED闪动越快,此时通讯正确建立。
![](https://img.alicdn.com/imgextra/i4/158297379/O1CN01B1X9zf24NdOzqLaIc_!!158297379.jpg)
![](https://img.alicdn.com/imgextra/i2/158297379/O1CN01a5mcP224NdOqSUkgh_!!158297379.jpg)
我司产品可直邮台湾和香港,欢迎台湾和香港用户订购。
![](https://img.alicdn.com/imgextra/i4/158297379/O1CN0106L9nL24NdP1VGv19_!!158297379.jpg)

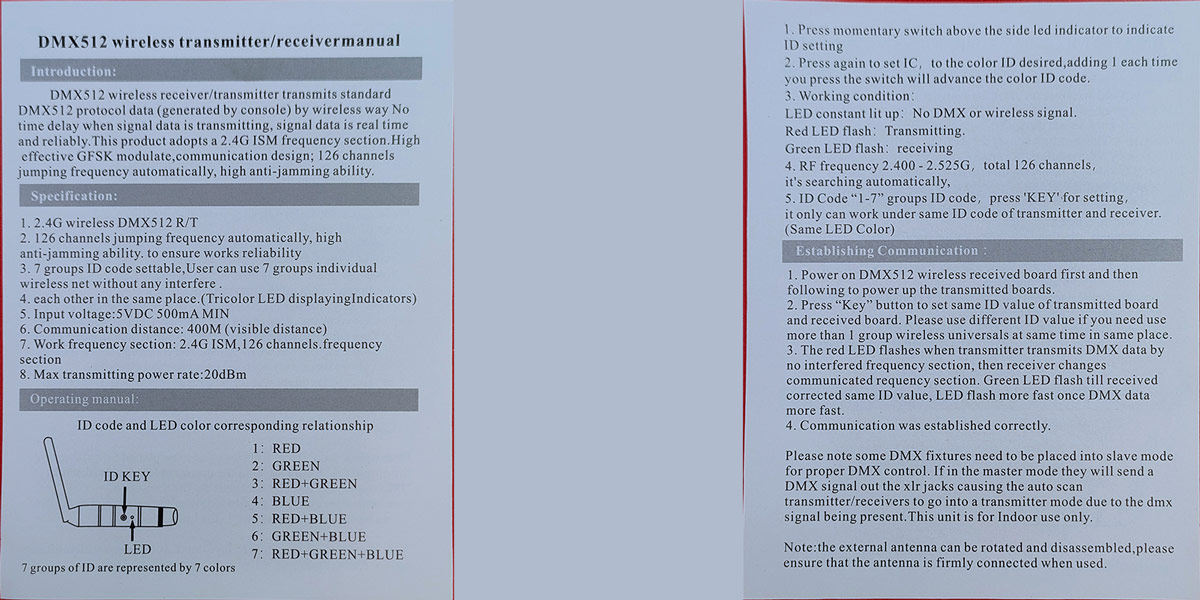

使用说明书:
![](https://img.alicdn.com/imgextra/i3/158297379/O1CN01fMSc5V24NdOuXOX9f_!!158297379.jpg)

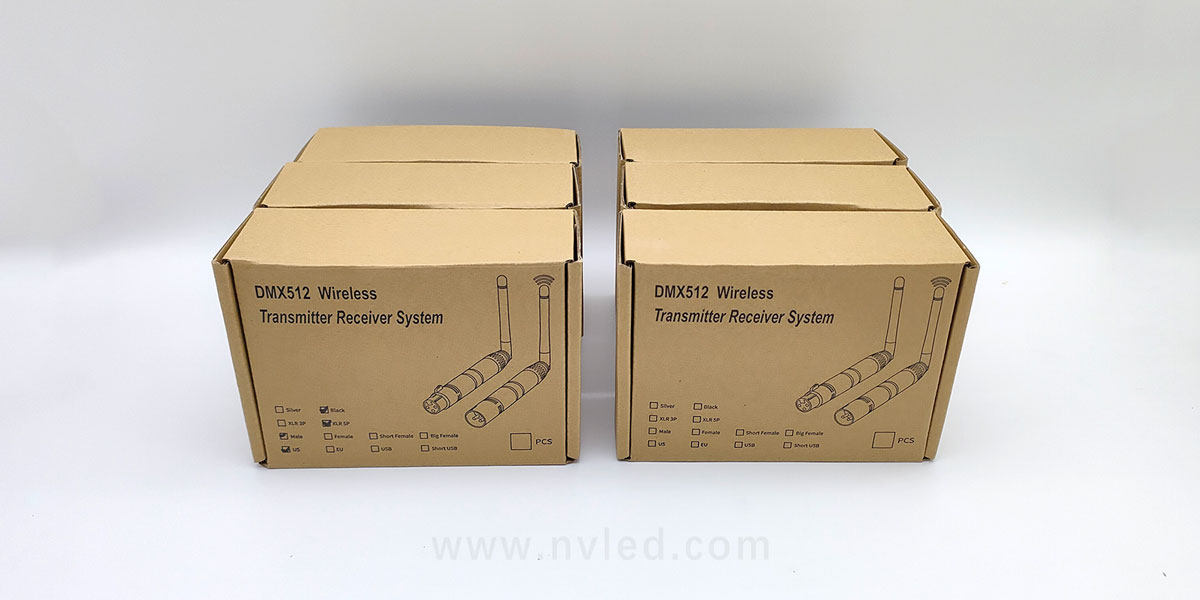

产品包装:
![](https://img.alicdn.com/imgextra/i4/158297379/O1CN01IwXy8L24NdOsSy3lL_!!158297379.jpg)

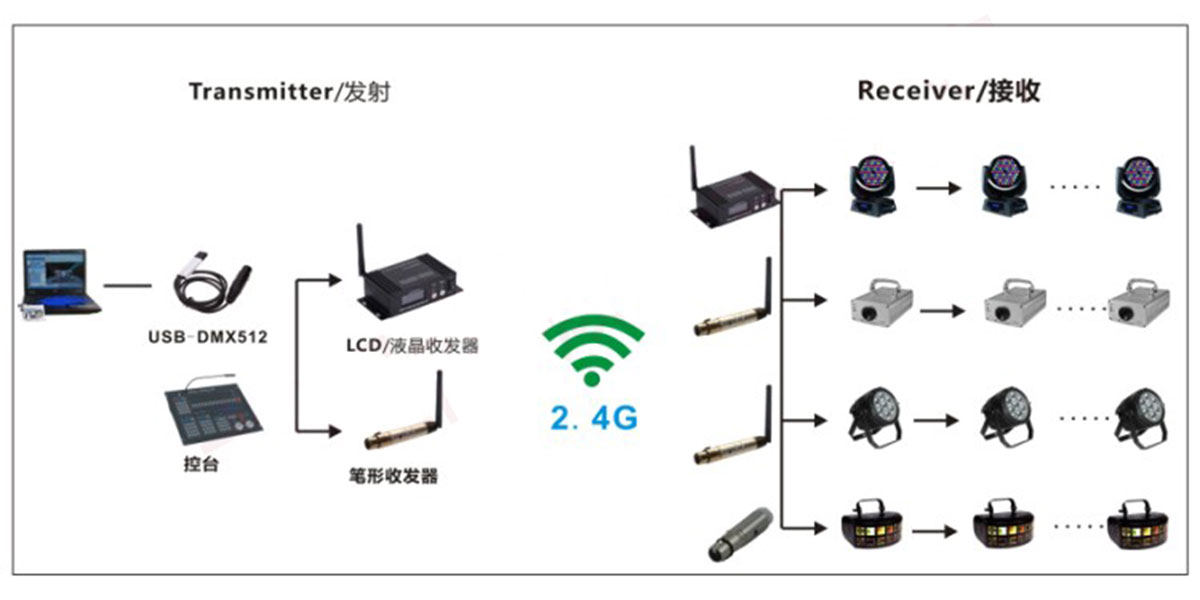

典型应用拓扑图:
![](https://img.alicdn.com/imgextra/i2/158297379/O1CN011nCi7B24NdOyqGhgb_!!158297379.jpg)
应用场景:
![](https://img.alicdn.com/imgextra/i1/158297379/O1CN01Cag3ge24NdOyGF4H0_!!158297379.jpg)
