推荐DMX512写码功能K-1000C脱机编程1024点LED控制器

LED控制器, LED霓虹灯和控制器等

K1000C全彩LED控制器演示小视频:

K-1000C编写DMX地址码演示视频

LED控制器K-1000C特点:

1) 32级—65536级灰度控制，软件Gamma校正处理。
2) 支持各种点、线、面光源，支持各种规则，异形处理。
3) 控制器单个端口输出，可带1024灯。
4) 可多台级联同步脱机控制，播放内容存放在SD卡中。
5) K-1000C可存放16个文件，将多个文件依次拷贝到SD卡即可。
6) 存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.
7) 兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。
8) K-1000C端口带载512灯时，播放速度可达30帧/秒，带载超过512/1024灯时，帧频随灯数的增加而自动降低。
9) 控制 32级灰度的IC，少于1024时帧频可达30帧/秒。控制256级灰度的IC,少于512像素点时帧频可达30帧/秒。

支持芯片:

TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914　
UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904
LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809
SM16716/SM16726/SM16711/SM16703
WS2811/WS2801/WS2803/WS2812B/WS2813
LX1003/LX2003/LX2006
INK1003/INK1009
P9813/P9816/D705/9883/P9823
SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822
APA102/APA102C/APA104/APA2020
TLS3001/TLS3008/TLS3100
DMX 500K/DMX 250K-CZF

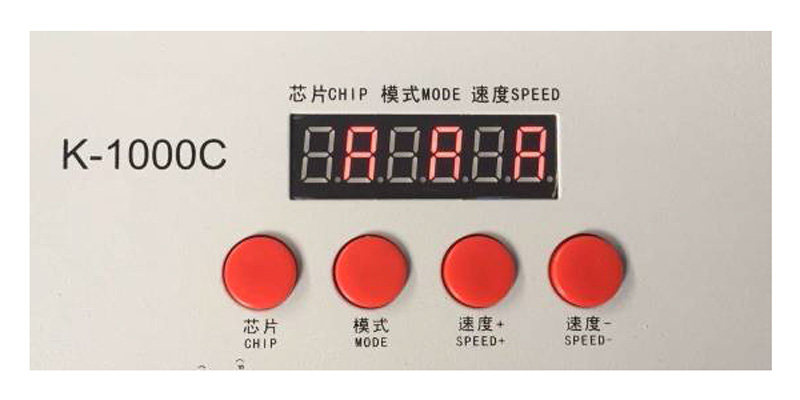

丝印含义:

丝印和按键标识	定义
芯片CHIP:	选择芯片型号
模式MODE:	切换文件
速度SPEED+:	速度加快同时按下SPEED+和SPEED-，则进入文件循环播放模式
速度SPEED-:	速度减慢
DC 5V:	DC5V电源输入, 5V采用DC插头/接线端子供电, 12-24V采用接线端子
GND:	电源负极
DC12-24V:	直流供电12-24V
电源灯POWER:	电源指示灯
错误灯ERROR:	错误指示灯
SD卡/SD CARD:	SD卡插槽
信号输出GND:	GND(负极)
信号输出DAT:	数据线
信号输出CLK:	时钟线
速度和帧频:	1=4帧频/秒, 2=5帧频/秒, 3=6帧频/秒, … 15=27帧频/秒, 16=30帧频/秒

备注：针对TTL信号的输出，控制器一定要和灯具进行供地（也就是将控制器的地线和灯具的地线连接到一起),使用差分信号进行传输时，要灯具的这一端必须接差分接收器。

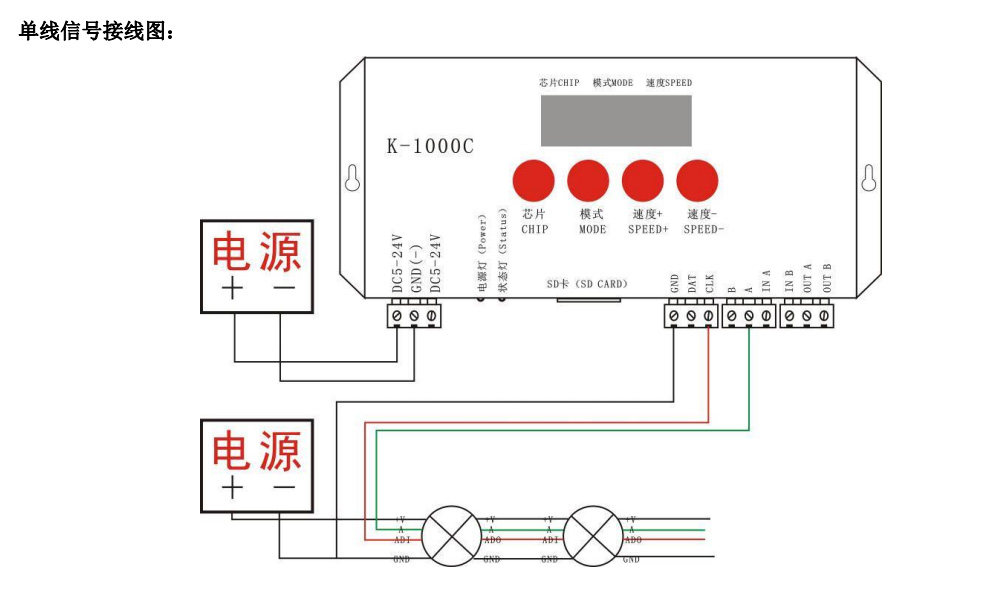

接线方式:

如控制器到灯的距离超过20米时建议使用光电隔离信号传输控制方案，详情请联系销售人员。
如两栋大楼之间的无法拉控制器的同步信号线，建议使用全球无线GPS同步模块，详情请联系销售人员。
传输信号的线材建议使用质量好的超五类网或RVVP屏蔽线进行传输。

文件存储和文件命名规则:

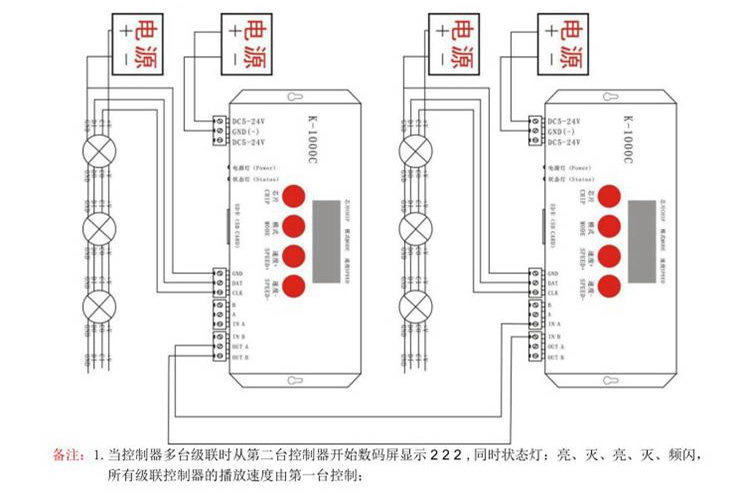

1. K-1000C控制器可以多台级联使用；
2. K-1000C为单口输出，多可带1024/2048个点像素；
3. 当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。
4. 当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。
5. 当使用差分信号(485信号)时，控制器的A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）连接
6. 当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。
7. 当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电。
8. 在效果编辑软件中新建项目时候，选择控制型号为：K-1000-IC型号

具体参数:

储存卡类型：SD卡
储存卡容量：128MB—2GB
储存卡格式：FAT格式
文件名后缀：*.led
工作温度：-30℃—85℃
工作电源：DC5V输入
额定功耗：3W
产品毛重：0.8Kg带外包装（3pin接线端子*10；SD卡*1；电源适配器*1；纸盒*1）
输出类型：3pin接线端子

注意事项:

1、将文件拷贝到SD卡之前，必须先对SD卡格式化，注意是每次拷贝之前都要格式化。
2、SD卡必须要格式化成“FAT“格式。
3 、控制器上的SD卡不可以热插拔，即每次插拔SD卡时，必须先断开控制器的电源。

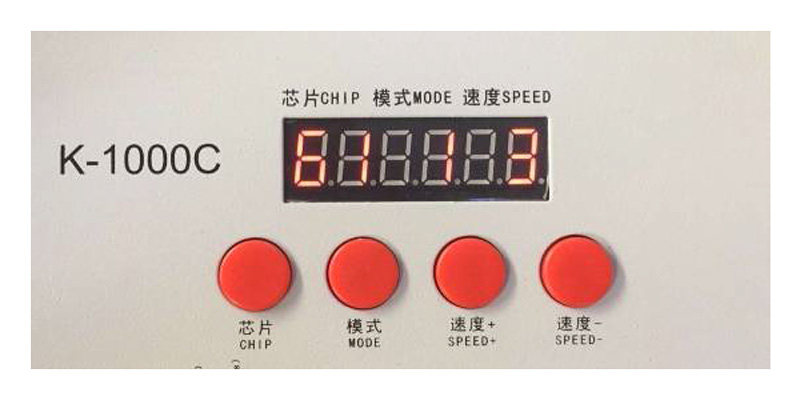

如上图接好线启动控制器，先按住“芯片CHIP”的同时再按“模式MODE”按键切换到写址模式，调到芯片”61″, 即为UCS512A 或B 写码模式，如下图：

芯片数字对应的DMX512写码模式:
> 61 代表UCS512-A/B 写码；
> 62 代表WS2821 写码；
> 63 代表DMX512AP-N 写码；
> 64 代表UCS512-C写码；
> 65 代表SM16511 或SM16512RGB 三通道写码；
> 66 代表SM16511或SM16512 RGBW 四通道写码；
> 数码屏的最后两位表示通道数：3表示写码通道为3 通道(RGB), 4表示写码通道为4 通道(RGBW)
